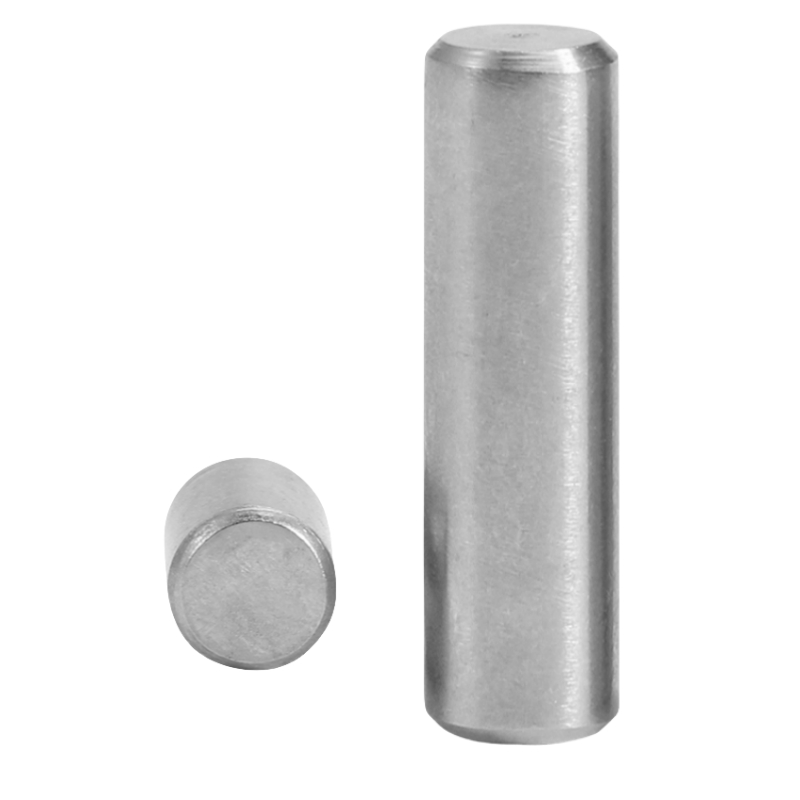

كيف تُستخدم الدبابيس الأسطوانية في أنظمة التموضع الميكانيكي؟

تشكل أنظمة التموضع الميكانيكية العمود الفقري للهندسة الدقيقة في قطاعات التصنيع والفضاء الجوي والصناعات automobile. وتعتمد هذه التجميعات المعقدة على مكونات متنوعة للحفاظ على المحاذاة الدقيقة وإعادة التكرار بدقة أثناء التشغيل. ومن بين العناصر الأكثر أهمية في هذه الأنظمة دبوس الأسطواني، وهو عنصر تثبيتٍ يبدو بسيطًا في مظهره لكنه فعّالٌ للغاية، ويضمن التموضع الدقيق بين الأجزاء المتداخلة. ويُعد الدبوس الأسطواني جهاز تحديد موقعي أساسي يمنع الحركة غير المرغوب فيها مع الحفاظ في الوقت نفسه على السلامة البنائية للتجميعات الميكانيكية. ولذلك فإن فهم طريقة عمل هذه الدبابيس داخل أنظمة التموضع أمرٌ بالغ الأهمية للمهندسين والفنيين العاملين مع الآلات الدقيقة والمعدات الآلية.

تعتمد فعالية أنظمة التموضع إلى حدٍ كبير على جودة عناصر التموضع مثل الدبوس الأسطواني وطريقة تطبيقها. ويجب أن تتحمل هذه المكونات دورات تحميل متكررة مع الحفاظ على دقتها البُعدية على مدى فترات زمنية طويلة. وتتطلب عمليات التصنيع الحديثة أنظمة تموضع قادرةً على تحقيق تحملات تقاس بالميكرومتر، ما يجعل اختيار تركيبات الدبابيس الأسطوانية المناسبة وتنفيذها أمراً حاسماً لنجاح النظام. ومع استمرار تقدُّم الأتمتة، يزداد دور هذه المكونات الدقيقة أهميةً في الحفاظ على معايير الجودة وكفاءة التشغيل.

المبادئ الأساسية لتصميم الدبوس الأسطواني

خصائص المواد ومعايير التصنيع

تتناسب خصائص أداء الدبوس الأسطواني مباشرةً مع تركيبه المادي وعملية تصنيعه. ويُنتج معظم الدبابيس الأسطوانية عالية الجودة من سبائك الفولاذ المُصلب التي توفر مقاومة ممتازة للتآكل واستقرارًا أبعاديًّا ممتازًا تحت التحميل. وتتراوح درجة نعومة سطح هذه الدبابيس عادةً بين ٠٫٤ و٠٫٨ ميكرومتر (Ra)، مما يضمن إدخالًا سلسًا واحتكاكًا ضئيلًا جدًّا أثناء التشغيل. كما أن عمليات المعالجة الحرارية تحسّن بشكلٍ إضافي الخصائص الميكانيكية، مُشكِّلةً طبقة سطحية مُصلَّبة مع الحفاظ على قلبٍ قويٍّ يقاوم التلف الناتج عن الصدمات وفشل التعب.

تتطلب التحملات التصنيعية لتطبيقات الدبابيس الأسطوانية تحكّمًا دقيقًا في تقلبات القطر، والتي عادةً ما تُحتفظ بها ضمن درجات التحمل h6 أو h7. ويضمن هذا المستوى من الدقة خصائص تركيب متسقة عبر التجميعات المتعددة، مع أخذ التمدد الحراري وأنماط التآكل الطبيعية في الاعتبار. كما يجب أن يحافظ شكل الدبوس الأسطواني على مواصفات صارمة جدًّا فيما يتعلّق بالاستدارة والانسيابية لمنع الالتصاق أو سوء المحاذاة أثناء عمليات الإدخال والإخراج. وتشمل إجراءات ضبط الجودة التحقق البُعدي واختبار الصلادة وقياس نعومة السطح لضمان المطابقة مع المواصفات الهندسية.

الاعتبارات الهندسية ومتطلبات التحمل

تؤثر العلاقة الهندسية بين الدبوس الأسطواني وفتحته المُطابِقة تأثيرًا كبيرًا على دقة التموضع وأداء النظام. ويحقّن الاختيار المناسب للمسافة التصاعدية (الفراغ) بينهما بين الحاجة إلى سهولة التركيب والمتطلب المتمثل في الحد الأدنى من الحركة (اللعب) في التكوين النهائي. وتتراوح مقاسات الفراغ القياسية عادةً بين H7/g6 للتطبيقات التي تتطلب تموضعًا دقيقًا، وH8/f7 للتركيبات العامة التي يُسمح فيها بحركة طفيفة. كما يؤثر نسبة الطول إلى القطر للدبوس الأسطواني أيضًا على مقاومته للانبعاج وقدرته على المحاذاة، حيث تستخدم أغلب التطبيقات نسبًا تتراوح بين ١:١ و٤:١ لتحقيق الأداء الأمثل.

تصبح تحمل عدم التماثل الزاوي أمرًا بالغ الأهمية عند استخدام الدبابيس الأسطوانية في التجميعات المعقدة التي تحتوي على عدة نقاط تحديد لموضعها. فحتى الانحرافات الزاوية الصغيرة جدًّا قد تؤدي إلى ظروف انسداد أو تركيزات إجهادية مفرطة تؤدي بدورها إلى الفشل المبكر. ويجب أن تأخذ الحسابات الهندسية في الاعتبار التسامحات التراكمية عبر نظام التحديد بأكمله، مع ضمان أن تبقى أسوأ السيناريوهات ضمن الحدود المقبولة. وينبغي أن تهدف استراتيجية وضع الدبوس الأسطواني إلى تقليل آثار التمدد الحراري مع الحفاظ على دقة التموضع المطلوبة طوال مدى درجات الحرارة التشغيلية.

التطبيقات في أنظمة التموضع الدقيقة

التطبيقات الخاصة بالقوالب والتجهيزات التثبيتية

تعتمد تجهيزات التصنيع بشكل كبير على أنظمة تحديد المواقع باستخدام الدبابيس الأسطوانية لضمان وضع القطع بدقة ثابتة ودقة أبعادية. وعادةً ما تتضمّن هذه التطبيقات استخدام عدة دبابيس أسطوانية تعمل معًا لتقييد الست درجات من الحرية، ومنع أي حركة غير مرغوب فيها أثناء عمليات التشغيل الآلي أو التجميع. ويجب تصميم ترتيب الدبابيس بعناية لتفادي حالات التقييد الزائد مع توفير الاستقرار الكافي للظروف التحميلية المحددة. وغالبًا ما يستخدم مصممو التجهيزات دبوسين أسطوانيين مختلفي القطر لإنشاء نظام تحديد رئيسي وثانوي يراعي التسامحات التصنيعية في قطعة العمل.

تمثل أدوات الفحص (القوالب التفتيشية) تطبيقًا آخر بالغ الأهمية حيث دبوس أسطواني تؤثر الدقة مباشرةً على موثوقية القياس. ويجب أن تحافظ هذه الأنظمة على خصائص تحديد المواقع الخاصة بها خلال آلاف دورات التحميل، مع مقاومة التآكل الناتج عن إدخال الأجزاء وإخراجها بشكل متكرر. وغالبًا ما تُغطى أسطح الدبابيس الأسطوانية في هذه التطبيقات بطلاءات أو معالجات متخصصة لتعزيز المتانة وتقليل الاحتكاك. كما تساعد استراتيجيات التشحيم المناسبة في الحفاظ على قوى تحديد المواقع المتسقة، وتمديد العمر التشغيلي لكلٍّ من الدبابيس والثقوب المقابلة لها.

المعدات الآلية للتجميع

تستخدم خطوط التجميع الآلية الحديثة أنظمة تحديد المواقع باستخدام دبابيس أسطوانية لتحقيق التكرارية والسرعة المطلوبتين لإنتاج الكميات الكبيرة. وتتطلب هذه التطبيقات دبابيسَ قادرةً على تحمل عمليات التشغيل السريعة مع الحفاظ على دقة تحديد المواقع بدقةٍ عاليةٍ طوال فترات التشغيل الطويلة. ويجب أن يكون تصميم الدبوس الأسطواني قادرًا على التكيُّف مع ظروف التحميل الديناميكية الناتجة عن عمليات الإدخال والسحب عاليَي السرعة. وغالبًا ما تُدار آليات التحديد هذه بأنظمة تشغيل هوائية أو هيدروليكية، مما يستدعي مراعاة دقيقة لخصائص انتقال القوة والأحمال التصادمية المحتملة.

غالبًا ما تتضمن خلايا العمل الروبوتية صفوفًا أسطوانية من الدبابيس لعرض الأجزاء والتحكم في اتجاهها. ويجب أن تتصل هذه الأنظمة بأنظمة التوجيه البصري وأنظمة التحكم في رد الفعل القسري لضمان تثبيت الجزء بشكل صحيح والتحقق من محاذاة الأجزاء. وغالبًا ما يشمل ترتيب الدبابيس الأسطوانية أجهزة استشعار أو أنظمة رصدٍ لكشف الاندماج الصحيح وتحديد أي شذوذ في الموضع. وتتطلب إجراءات الصيانة الخاصة بهذه الأنظمة الآلية فحصًا دوريًّا واستبدال الدبابيس الأسطوانية المستهلكة لمنع حدوث مشكلات في الجودة أو توقف المعدات عن العمل.

إجراءات التثبيت والصيانة

تقنيات التركيب الصحيحة

يبدأ تركيب الدبوس الأسطواني الناجح بإعداد الفتحة بشكلٍ مناسب والتحقق من دقة الأبعاد. ويجب أن تُصنع الفتحات المتقابلة وفقًا لتسامحات دقيقة، وأن تُزال الحواف الحادة منها (Deburring) لمنع حدوث أي تلف أثناء إدخال الدبوس. وعادةً ما تتطلب إجراءات التركيب تطبيق قوة خاضعة للرقابة لتفادي التلف الناتج عن الصدمات، والذي قد يؤثر على شكل الدبوس الأسطواني أو تشطيب سطحه. وتُعد عمليات التركيب باستخدام المكابس الهيدروليكية أكثر الطرق ضبطًا، إذ تتيح مراقبة دقيقة للقوة المطبَّقة والانخراط التدريجي الذي يقلل من تركيزات الإجهادات إلى أدنى حدٍّ ممكن.

يُضمن التحقق من المحاذاة أثناء التركيب أن الدبوس الأسطواني يحقّق العلاقة المقصودة في التموضع بالنسبة للمكونات المجاورة. ويمكن لأجهزة قياس الإحداثيات أو أنظمة القياس الدقيقة التحقق من الموقع النهائي للدبوس وكشف أي انحراف عن الهندسة المحددة. وقد تتطلب اعتبارات درجة الحرارة أثناء التركيب تعويضًا عن تأثيرات التمدد الحراري، لا سيما في التطبيقات التي تشمل موادًّا غير متجانسة لها معاملات تمدد مختلفة. وينبغي أن يتضمّن إجراء تركيب الدبوس الأسطواني توثيق قوى التركيب والقياسات النهائية لموقع الدبوس لأغراض ضبط الجودة.

الصيانة الوقائية والتفتيش

يجب أن تتناول برامج الصيانة الدورية لأنظمة التموضع حالة مكونات الدبابيس الأسطوانية لمنع حدوث أعطال غير متوقعة ومشاكل في الجودة. ويمكن لإجراءات الفحص البصري أن تكشف عن التلف السطحي وأنماط التآكل أو التغيرات الأبعادية التي تشير إلى الحاجة إلى الاستبدال. وتساعد عملية التحقق من الأبعاد باستخدام أدوات القياس الدقيقة في تحديد مدى تقدم التآكل وتحديد فترات الاستبدال استنادًا إلى أنماط الاستخدام الفعلية بدلًا من الجداول الزمنية التعسفية.

تلعب صيانة التزييت دورًا حيويًّا في إطالة عمر الدبابيس الأسطوانية التشغيلي وضمان استقرار قوى التموضع. ويجب أن يكون اختيار مادة التزييت متوافقًا مع بيئة التشغيل وأن يوفِّر حماية كافية ضد التآكل والتآكل الميكانيكي. كما تهدف إجراءات التحكم في التلوث إلى منع الجسيمات الكاشطة من الدخول إلى واجهة التلامس بين الدبوس والفتحة، حيث قد تؤدي هذه الجسيمات إلى تسريع عملية التآكل أو التسبب في حالات الالتصاق. وتُزيل إجراءات التنظيف المنتظمة الرواسب المتراكمة وتحافظ على الدقة البعدية المطلوبة في تطبيقات التموضع الدقيق.

تقنيات متقدمة للدبابيس الأسطوانية

خيارات المعالجة والتغطية السطحية

غالبًا ما تستفيد تطبيقات الدبابيس الأسطوانية الحديثة من معالجات سطحية متخصصة تحسّن الخصائص الأداءَ بما يتجاوز ما يمكن أن توفره المواد الأساسية. وتُنشئ عمليات التنيتر طبقات سطحية صلبة جدًّا تقاوم البلى والالتصاق السطحي (Galling) مع الحفاظ على مقاومة ممتازة للاجهاد التعبوي. وتكتسب هذه المعالجات أهمية خاصة في التطبيقات عالية الدورات، حيث قد تتسبب الأحمال المتكررة في تدهور السطح في الدبابيس غير المعالَجة. ويمكن أن تتجاوز صلادة سطح الدبوس الأسطواني ٦٠ وحدة روكويل C (HRC) باستخدام إجراءات التنيتر المناسبة، مما يمدد بشكل ملحوظ العمر التشغيلي في التطبيقات الصعبة.

توفر طلاءات الترسيب الصلب بالتبخر نهجًا آخر لتحسين أداء الدبابيس الأسطوانية من خلال تطبيق طبقات رقيقة وكثيفة من مواد مثل نيتريد التيتانيوم أو كربيد الكروم. وتوفّر هذه الطلاءات مقاومة ممتازة للتآكل مع الحفاظ على التحكم الدقيق في الأبعاد أثناء عملية التطبيق. وينتج عن معامل الاحتكاك المنخفض المرتبط بهذه الطلاءات خفض قوى الإدخال وتقليل احتمالات التصاق الأسطح (التقشّر) في التطبيقات ذات الملاءمة الضيقة. ويجب التحكم بدقة في سماكة الطلاء لتفادي التداخل مع تحملات الملاءمة المحددة، وفي الوقت نفسه تحقيق أقصى فائدة أداء ممكنة.

تقنيات الدبابيس الذكية والرصد

تدمج التقنيات الناشئة قدرات الاستشعار مباشرةً في تصاميم الدبابيس الأسطوانية، مما يمكّن من المراقبة الفورية لدقة التموضع وحالة المكونات. ويمكن لأجهزة قياس الإجهاد المُدمجة اكتشاف ظروف التحميل الزائدة التي قد تشير إلى سوء المحاذاة أو تآكل المكونات. وتوفّر أنظمة الدبابيس الأسطوانية الذكية هذه ملاحظاتٍ قيّمةً لبرامج الصيانة التنبؤية، ويمكنها تشغيل تعديلات تلقائية للحفاظ على دقة التموضع مع مرور الوقت. كما تتيح إمكانات الاتصال اللاسلكي المراقبة عن بُعد وجمع البيانات دون المساس بالسلامة الميكانيكية لنظام التموضع.

توفر مراقبة القوة المدمجة في تركيبات الدبابيس الأسطوانية رؤىً حول السلوك الميكانيكي لأنظمة التموضع تحت ظروف تحميل مختلفة. وتساعد هذه البيانات في تحسين قوى الإدخال، وكشف تقدم التآكل، وتحديد أوضاع الفشل المحتملة قبل أن تؤثر على جودة الإنتاج. ويمكن لأنظمة مراقبة الدبابيس الأسطوانية الاتصال بشبكات جمع البيانات على مستوى المصنع، مما يمكّن من إجراء تحليلات متقدمة لاتجاهات أداء أنظمة التموضع وارتباطها بمعايير الإنتاج.

اختيار المواد وتحسين الأداء

مواصفات سبائك الصلب

يتطلب اختيار سبائك الفولاذ المناسبة لتطبيقات الدبابيس الأسطوانية مراعاةً دقيقةً للخصائص الميكانيكية والظروف البيئية ومتطلبات الأداء. وتوفّر سبائك الفولاذ الكربوني خصائص ممتازة من حيث القوة والصلادة وبتكلفة معقولة، ما يجعلها مناسبةً لمعظم تطبيقات التموضع العامة. أما سبائك الفولاذ المُ alloy التي تحتوي على الكروم أو الموليبدينوم أو النيكل فهي توفر خصائص محسَّنة من حيث القوة والمتانة في التطبيقات الصعبة التي تتضمَّن أحمالاً عالية أو ظروفاً تعرّضها للتأثيرات المفاجئة. كما يجب أن يراعي اختيار مادة الدبوس الأسطواني متطلبات التشغيل الآلي (التصنيع بالآلات) واستجابة المادة للحرارة أثناء المعالجة الحرارية لتحقيق الخصائص النهائية المرغوبة.

توفر درجات الفولاذ المقاوم للصدأ مقاومة ممتازة للتآكل في التطبيقات التي تُستخدم فيها في البيئات القاسية أو في المعدات المخصصة لمعالجة الأغذية، حيث توجد مخاوف تتعلق بالتلوث. ويمكن للفولاذ المقاوم للصدأ المارتنسيتي أن يحقق مستويات صلادةً مماثلةً لتلك الخاصة بسبائك الفولاذ الكربوني مع الحفاظ على مقاومة ممتازة للتآكل. أما الفولاذ المقاوم للصدأ المعالَج بالترسيب فيوفّر بديلاً مناسبًا لتطبيقات الدبابيس الأسطوانية التي تتطلب قوة استثنائية جنبًا إلى جنب مع مقاومة عالية للتآكل. ويجب تقييم التنازلات بين الخصائص الميكانيكية ومقاومة التآكل بدقةٍ بناءً على بيئة التشغيل المحددة والمتطلبات الأداء.

مواد بديلة وتطبيقات متخصصة

تستفيد بعض تطبيقات التموضع من مواد الدبابيس الأسطوانية التي تتجاوز سبائك الفولاذ التقليدية، لا سيما في التطبيقات الحساسة للوزن أو التي تتطلب عزلًا كهربائيًّا. وتوفِّر سبائك الألومنيوم نسب قوة إلى وزن ممتازة، ويمكن معالجتها حراريًّا لتحقيق مستويات صلادة مناسبة لأنظمة التموضع ذات الأحمال المعتدلة. أما سبائك التيتانيوم فتوفر مقاومة استثنائية للشد والتصدُّع، وهي مناسبة جدًّا لتطبيقات الطيران والفضاء، حيث يُعد خفض الوزن والمقاومة البيئية متطلباتٍ بالغة الأهمية. ويجب أن يراعي تصميم الدبوس الأسطواني الخصائص المختلفة لمُعَامِل المرونة ومعامل التمدد الحراري لهذه المواد البديلة.

تمثل المواد السيراميكية خيارًا ناشئًا للتطبيقات التي تتطلب دبابيس أسطوانية عازلة كهربائيًّا أو مقاومة لدرجات الحرارة القصوى. ويمكن للمواد السيراميكية مثل نيتريد السيليكون والزركونيا أن تحقق مقاومة ممتازة للتآكل واستقرارًا بُعديًّا جيدًا، مع توفير عزل كهربائي بين مكوّنات النظام. وتتطلّب هذه المواد تقنيات تصنيع متخصصة وإجراءات مناولة دقيقة بسبب طبيعتها الهشّة. ويجب أن يراعي تصميم الدبوس الأسطواني تقليل تركيزات الإجهادات ويوفر عوامل أمان كافية لمنع حالات الفشل الكارثي المرتبطة بالمواد السيراميكية.

الأسئلة الشائعة

ما هي متطلبات التسامح النموذجية لتطبيقات الدبابيس الأسطوانية؟

تعتمد متطلبات تحمل الدبابيس الأسطوانية على التطبيق المحدد واحتياجات دقة التموضع. وتستخدم أنظمة التموضع الدقيقة في الغالب دبابيس مصنَّعة وفق درجات التحمل h6 أو h7، والتي توفر تغيرات في القطر تتراوح بين +0/-0.009 مم و+0/-0.015 مم للأحجام الشائعة. أما الثقوب المُزامِنة عادةً فتُصنع وفق درجات التحمل H7 أو H8 لإنشاء مسامير ذات تداخل مناسب. وفي التطبيقات فائقة الدقة، قد تتطلب بعض الأنظمة دبابيس ذات درجة تحمل h5 مع درجات تحمل ضيقة جدًّا للثقوب المقابلة. والمفتاح هو مطابقة درجة التحمل لمتطلبات دقة التموضع مع الحفاظ في الوقت نفسه على اعتبارات التصنيع والتركيب العملية.

كيف تُحدَّد النسبة المناسبة بين الطول والقطر لتطبيقات التموضع؟

إن النسبة المثلى بين الطول والقطر للدبوس الأسطواني توازن بين دقة التموضع والاستقرار الميكانيكي. وتوفّر النسب الواقعة بين ١:١ و٢:١ دقة ممتازة في التموضع مع أدنى خطر لحدوث انبعاج تحت الأحمال الجانبية. ويمكن استخدام الأدباب الأطول ذات النسب التي تصل إلى ٤:١ عندما تتطلب متطلبات دقة التموضع طولاً أكبر للارتكاز، لكن هذه الأدباب تتطلب تحليلًا دقيقًا لمقاومة الانبعاج وتسامحات المحاذاة. أما الأدباب القصيرة جدًّا ذات النسب الأقل من ١:١ فقد لا توفّر استقرارًا كافيًا في التموضع، ولذلك يُجنَب استخدامها عمومًا ما عدا في التطبيقات الخاصة التي تفرض قيود المساحة تصميمها.

ما إجراءات الصيانة الأكثر فعاليةً في إطالة عمر الخدمة للدباب الأسطوانية؟

يركز الصيانة الفعالة للدبوس الأسطواني على منع التلوث، ومراقبة التآكل، والحفاظ على التزييت المناسب. ويُزيل التنظيف المنتظم الجسيمات الكاشطة التي تُسرّع من عملية التآكل، بينما تكشف الفحوصات البعدية عن تقدّم التآكل قبل أن يؤثر ذلك على دقة التموضع. ويقلل التزييت المناسب من الاحتكاك ويمنع التآكل، لكن يجب أن يكون المادة المُزيتة متوافقة مع بيئة التشغيل. وينبغي تحديد فترات الاستبدال استنادًا إلى معدلات التآكل المقاسة، وليس وفق جداول زمنية تعسفية. كما يساعد توثيق قوى التركيب ودقة التموضع مع مرور الوقت في وضع معايير الاستبدال المثلى لكل تطبيقٍ محدَّد.

كيف تؤثر الظروف البيئية على أداء الدبوس الأسطواني واختيار المواد؟

تؤثر الظروف البيئية تأثيرًا كبيرًا على كلٍّ من اختيار المواد وتوقعات الأداء في تطبيقات الدبابيس الأسطوانية. وتحتاج البيئات المسببة للتآكل إلى استخدام دبابيس مصنوعة من الفولاذ المقاوم للصدأ أو مغلفة لمنع التدهور الذي قد يؤثر على دقة التموضع. وقد تتطلب التطبيقات ذات درجات الحرارة العالية موادًا تمتلك مقاومة أعلى للحرارة واستقرارًا أبعاديًّا محسَّنًا. أما ظروف التحميل الناتجة عن الاهتزاز والصدمات فتتطلّب دبابيس تتميّز بمقاومة ممتازة لإجهاد التعب، مع اعتماد تقنيات تركيب مناسبة لمنع فكها. كما قد تفرض البيئات الخاضعة لمعايير غرف النظافة (Clean Room) متطلبات محددة تتعلق بالتشطيب السطحي والمواد المستخدمة، بهدف تقليل إنتاج الجسيمات قدر الإمكان. ويجب تقييم كل عامل بيئي بدقة خلال مرحلة التصميم لضمان موثوقية نظام التموضع على المدى الطويل.
